En la nota de hoy hablaremos del del Punto Gonion en cefalometría. El trazado cefalométrico establece puntos de referencia básicos que representan una estructura anatómica, una articulación o un área geométrica.
Gonion es un punto antropométrico que se ubica en la región del mismo nombre, parte más inferior y posterior del ángulo externo de la mandíbula, donde la rama ascendente se encuentra con el cuerpo de la mandíbula.
Esta región sufre variaciones dependiendo del biotipo del paciente. Son principalmente por la demanda de contracción muscular correspondiente a las inserciones del musculo pterigoideo medio (cara interna) y masetero (cara externa).
La imagen radiográfica de la rama ascendente y del cuerpo mandibular se registra recorriendo el límite de su cortical externa. Puede ser frecuente que la base mandibular presente una imagen doble, debe trazarse la línea promedio entre los dos bordes óseos, que representa el contorno medio entre las dos imágenes encontradas, esto se debe en la mayoría de los casos a asimetrías óseas, discrepancia de tamaño entre el cuerpo mandibular de un lado y del otro o diferencia de altura de las ramas entre sí.
Tipos de Puntos Gonion

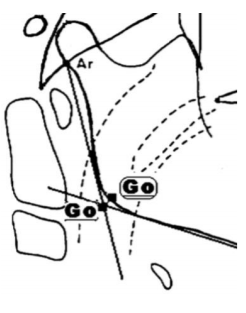

- El gonion cefalométrico o virtual (Björk). Punto determinado por la intersección de las tangentes. Las tangentes al borde posterior de la rama ascendente y al borde inferior del cuerpo mandibular. Ambas conforman el ángulo goniaco.
- El gonion anatómico o real (Steiner). Es establecido por la intersección de la bisectriz del ángulo goniaco con el contorno mandibular. Otra forma de definirlo es como un punto equis distante al punto más inferior y al punto más posterior del contorno del ángulo goniaco.
Usos del Punto Gonion en cefalometría
Es el punto de partida para otras referencias como:
- Altura de la rama: medida desde el punto gonion al punto articular.
- Longitud del cuerpo mandibular: medida desde el punto gonion al punto mentón.
- Altura facial posterior: medida desde el punto gonion al punto Sella (silla turca)
- Ángulo goniaco superior: Formado por la tangente al borde posterior de la rama y por el plano que parte de gonion a nasion. Representa la inclinación de la rama.
- Ángulo goniaco inferior: está formado por la unión del plano gonion-nasion con la tangente al borde inferior del cuerpo mandibular. Representa la inclinación del cuerpo mandibular.
Conclusión
En CefMed, podes encontrar los cefalogramas o análisis cefalométricos, que incluyen el Punto Gonion. A continuación se detallan:
- Steiner Tweed
- Ricketts Lateral
- Gianni (s/Dr.Pistoni)
- Wylie – Downs
- Mc Laughlin – Trevisi
- Ricketts Ampliado
- USP
- Protocolo Ateneo
- Ricketts Reducido
Recuerda que, si deseas realizar algunos de los siguientes autores cefalométricos tienes acceso libre a cada uno de ellos ingresando w.
